AH64 Apache - Caractéristiques

Les caractéristiques principales des hélicoptères d'attaque AH64 Apache : signes de reconnaissance, dates des premiers vols, dimensions, armement...

Hélicos de A à Z   Attaque   AH64 Apache






Constructeur : BOEING

Signes particuliers : train d'atterrissage avec 2 roues à l'avant et une à l'arrière, canon sous le ventre de l'appareil, ailerons d'emport droits

Différences entre les versions : radar de mât sur les AH64 Apache Longbow

Variantes :

AH64A Apache
AH64A Apache

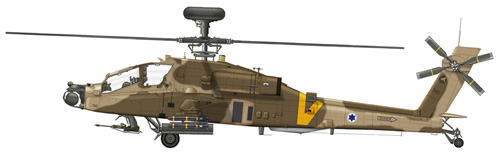

AH64D Apache Longbow
AH64D Apache Longbow, avec radar de mât



Dates 1er vol : 1975 (YAH64), AH64A en 1983

Production : Entrée en service en 1986, missiles air-air en 1989, AH64D Longbow en 1992, programme de modernisation en 2001 (rotor 5 pales, fuselage plus léger, emport de missiles air-air Stinger en bout d'ailerons, avionique)

Dimensions :

AH64A Apache
AH64A Apache

AH64D Apache Longbow
AH64D Apache Longbow



Rotor
14,6 m
Largeur rotors tournants
17,7 m
Longueur fuselage
15,5 m
Hauteur
4,6 m



Poids :


AH64A
AH64D
A vide
5000 kg
5300 kg
Maxi
8000 kg
10400 kg



Puissance :


AH64A
AH64D
Turbines
2 x 1260 kW
2 x 1440 kW



Vitesse : 260 - 300 km/h

Autonomie : 480 km, 1900 km avec réservoirs supplémentaires

Equipage : 2 hommes (pilote à l'arrière, tireur à l'avant)

Pilote d'hélicoptère AH64 Apache
Pilote équipé de son viseur de casque

Transport : non

Armement :

  • Canon 30 mm (x 1200, H+/-110°, V+11°/-60°)
  • Roquettes 70 mm
  • Missiles air-sol Hellfire (45 kg chaque, 16 au maximum)

Pilote d'hélicoptère AH64 Apache
Tir de roquettes, notez l'inclinaison du pod roquettes vers le bas

Pilote d'hélicoptère AH64 Apache
(Photo André BOUR)
  Pilote d'hélicoptère AH64 Apache
(Photo André BOUR)
Ces 2 photos permettent de se rendre compte de l'amplitude de visée verticale du pod roquettes



Autres :

  • Résistance aux tirs de 12,7 mm, 23 mm pour certaines parties dont les pales
  • Option avec pales repliables, facilite le stockage sur un navire et évite les délais de démontage et de remontage des pales lors d'une projection par avion

Pilote d'hélicoptère AH64 Apache
Un AH64 Apache anglais avec les pales repliées à bord du navire porte-hélicoptères HMS Ocean





Hélicos de A à Z   Attaque   AH64 Apache   #AH64Apache

Dernière mise à jour le 9 février 2014
