AH1 Cobra - Caractéristiques

Les caractéristiques principales des hélicoptères d'attaque AH1 Cobra : signes de reconnaissance, dates des premiers vols, dimensions, armement...


Constructeur : BELL

Signes particuliers : train d'atterrissage avec patins, rotor bipales (sauf la version AH1Z qui est quadripales)

Différences entre les versions : monoturbine et vitres du cockpit plates pour l'AH1F Cobra, biturbines et vitres arrondies pour l'AH1W SuperCobra, rotor à 4 pales et double aileron (en H) à l'arrière pour l'AH1Z

Variantes :

Hélicoptère d'attaque AH1G Cobra
(Illustration Lou DRENDEL)
AH1G Cobra, premier modèle engagé massivement au Vietnam. Tourelle canon et lance-grenades à l'avant. La seule variante avec le rotor arrière à gauche
AH1S : missiles TOW (apparition d'un radar de nez)
AH1P : les vitres du cockpit sont plates
AH1E : avec un canon 20 mm à l'avant

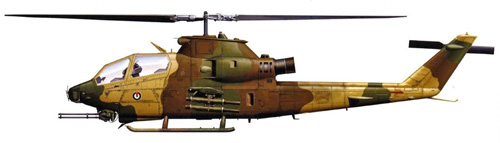

Hélicoptère d'attaque AH1F Cobra
AH1F, modèle monoturbine le plus abouti, équipé pour le combat de nuit. Sortie turbine cylindrique. Ici la version en service dans l'armée jordanienne



Hélicoptère d'attaque AH1J SeaCobra
AH1J SeaCobra : version marine biturbines avec canon 20 mm à l'avant

Hélicoptère d'attaque AH1T SeaCobra
AH1T : missiles TOW (apparition d'un radar de nez), arrière allongé, haut de la dérive arrière incliné



Hélicoptère d'attaque AH1W SuperCobra
AH1W SuperCobra biturbines, sortie turbines modifiée, avec missiles TOW et Hellfire



Hélicoptère d'attaque AH1Z
AH1Z (ou AH1 4BW) quadripales. Ailerons arrières en H, sortie turbines modifiée



Dates 1er vol :

  • 209 en 1965, AH1G en 1966, AH1S en 1977
  • Version marine : AH1J SeaCobra en 1969, AH1T en 1976, AH1W SuperCobra en 1983, AH1Z en 2000

Production :
Production AH1F arrêtée aux Etats-Unis, sous licence au Japon

Dimensions :

AH1W USMC Guerre du Golfe
AH1W SuperCobra de l'USMC,
en camouflage sable-vert (Guerre du Golfe)



  AH1S/F AH1W AH1Z
Rotor bipales
13,4 m
bipales
14,6 m
quadripales
Longueur rotors tournants 16,1 m 17,7 m -
Longueur fuselage - 13,6 m 13,8 m
Hauteur 4,1 m 4,5 m -

Poids

  AH1S/F AH1W AH1Z
A vide 2990 kg 4650 kg 5500 kg
Maxi 4540 kg 6690 kg 8400 kg

Vitesse :

  AH1S/F AH1W AH1Z
Maxi 225 km/h 315 km/h 390 km/h

Autonomie :

  AH1S/F AH1W AH1Z
  510 km 560 km 680 km



Equipage : 2 hommes, commandant de bord/tireur à l'avant, pilote à l'arrière

Transport : non

Armement :

  • Tourelle M28 : minigun M134 7,62 mm (x 4000) et lance grenade M129 40 mm (x 300), sur AH1G, S et P
  • Canon M35 20 mm latéral, sur quelques AH1G
  • Canon 20 mm (x 750, +/-110°H, +18°/-50°V)
  • Pod roquettes
  • Missiles air-sol TOW (à partir de 1974, portée 1,6 km)
  • Missiles air-sol Hellfire (49 kg, portée 8 km)
  • Missiles air-air Sidewinder



Tourelle
Détail tourelle M28

M35
Détail du canon M35
