AW109 / Grand / Trekker

L'AW109 du constructeur européen LEONARDO (ex AGUSTA WESTLAND) est un hélicoptère biturbines de 3 tonnes, transportant jusqu'à 8 personnes


Hélicoptère AW109 Grand
(Photo Stéphane GIMARD)
Hélicoptère AW109 Grand est une version plus longue reconnaissable à sa porte coulissante avec 2 grandes fénêtres. L'appareil sur la photo est utilisé pour le secours en montagne par la REGA suisse



Signes particuliers : rotors conventionnels avec un rotor principal à 4 pales et un rotor arrière bipales, nez et queue en pointe, patin de protection à l'arrière

Variantes :

  • AW109 E Power / version militaire A109 LUH : train d'atterrissage à roues (rétractable ou non suivant les versions), porte avant+porte coulissante 1 grande fenêtre+petite fenêtre arrière
  • AW109 S Grand : cabine allongée, porte avant+porte coulissante avec 2 grandes fenêtres, ailerons arrières recourbés vers le bas aux extrémités
  • AW109 Trekker : identique à l'AW109 S Grand mais équipée de patins et non de roues



Hélicoptère AW109 Power / LUH
(Photo André BOUR)
Hélicoptère AW109 LUH reconnaissable à sa porte coulissante avec une seule fenêtre et une petite fenêtre à l'arrière. L'appareil sur la photo est utilisé par l'Armée de l'Air suédoise

Hélicoptère AW109 Trekker
(Photo Stéphane GIMARD)
Hélicoptère AW109 Trekker, équipé de patins et non d'un train d'atterrissage à roues. L'appareil sur la photo est utilisé par le SAMU 76

Date 1er vol : 4 août 1971, premières livraisons en 1976, 1er vol de l'A109 Power le 8 février 1995

Caractéristiques :

Caractéristiques AW109 AW109 Grand AW109 Trekker
Rotor principal 4 pales
11 m
4 pales
10,83 m
4 pales
10,83 m
Rotor arrière bipales
2 m
bipales
2,30 m
bipales
2,30 m
Longueur rotors tournants 13,04 m 12,96 m 12,96 m
Hauteur 3,50 m 3,40 m 3,53 m
Poids à vide 1570 kg (Power)
1663 kg (LUH)
1655 kg 1655 kg
Poids maxi 3000 kg 3175 kg 3400 kg
Vitesse maxi 285 km/h 289 km/h 274 km/h
Autonomie 948 km 859 km 867 km
Pilotes+passagers 1+7 1+7 1+7




Dimensions de l'AW109


Dimensions de l'AW109 Grand




Armées

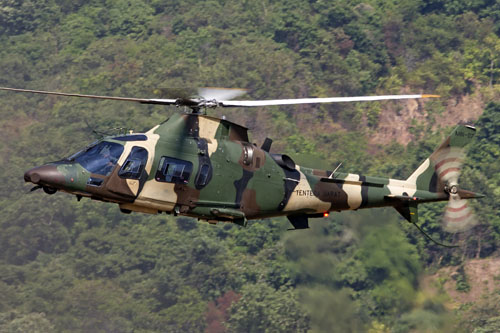

Hélicoptère AW109 LUH M81-07 de l'armée de Malaisie
(Photo Mark ROURKE)

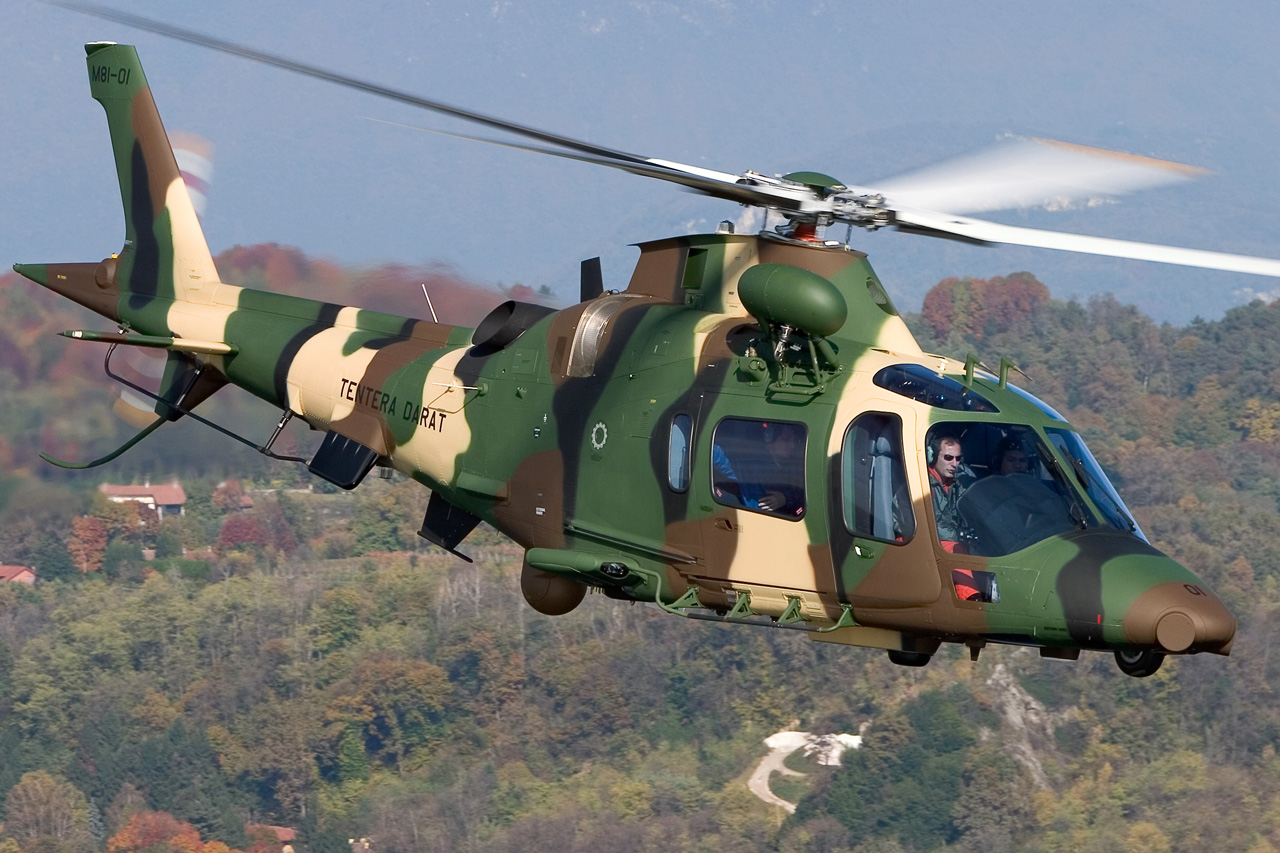

Hélicoptère AW109 LUH de l'armée de Malaisie (Tentera Darat), au camouflage jaune-vert-terre-noir. Commande de 11 appareils en 2003, livrés entre décembre 2005 et septembre 2006

Hélicoptère AW109 LUH M81-07 de l'armée de Malaisie
(Photo Mark ROURKE)

Hélicoptère AW109 Malaisie (Tentera Darat)
(Photo AGUSTA WESTLAND)

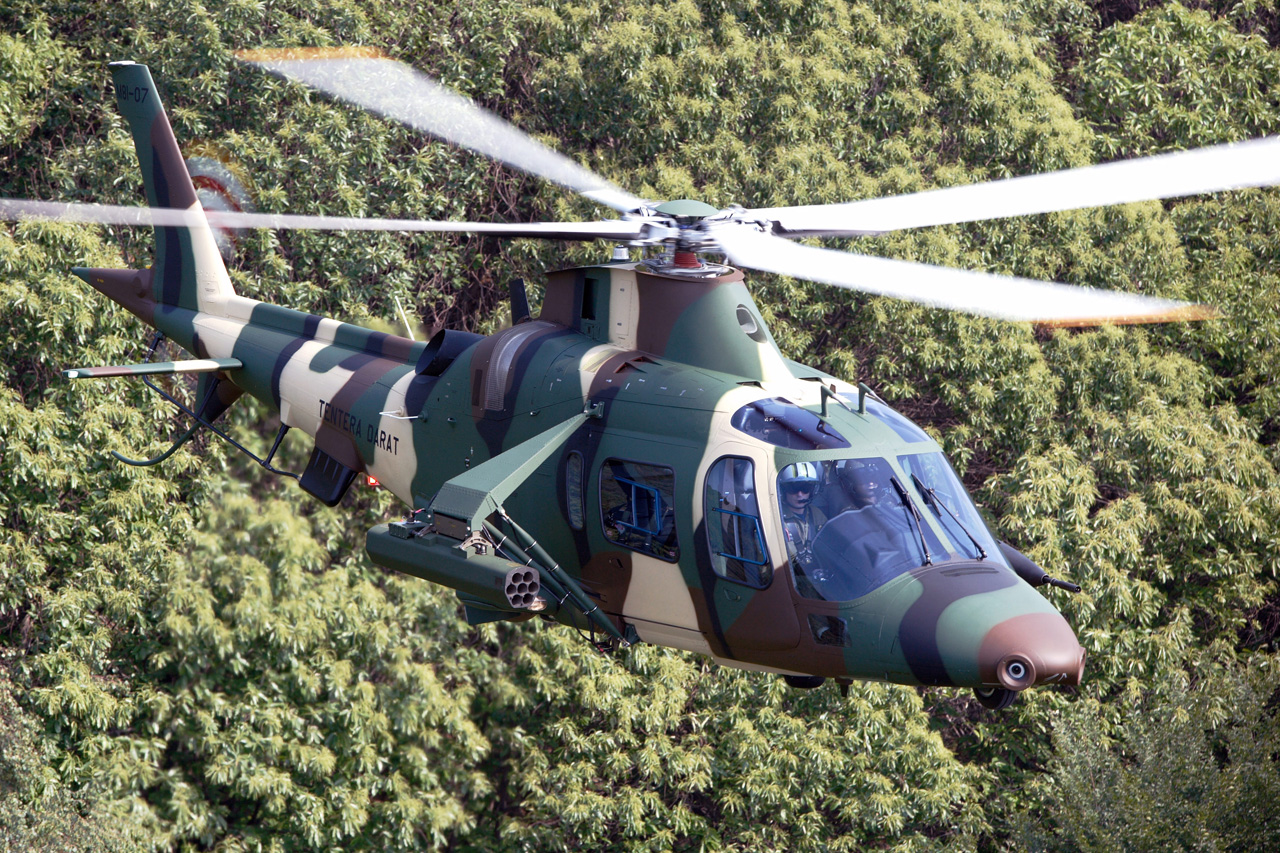

Hélicoptère AW109 Malaisie (Tentera Darat)
(Photo AGUSTA WESTLAND)
Version armée d'un panier roquette et d'un pod canon

Hélicoptère AW109 Malaisie (Tentera Darat)
(Photo AGUSTA WESTLAND)

Hélicoptère AW109 Afrique du Sud
(Photo AGUSTA WESTLAND)

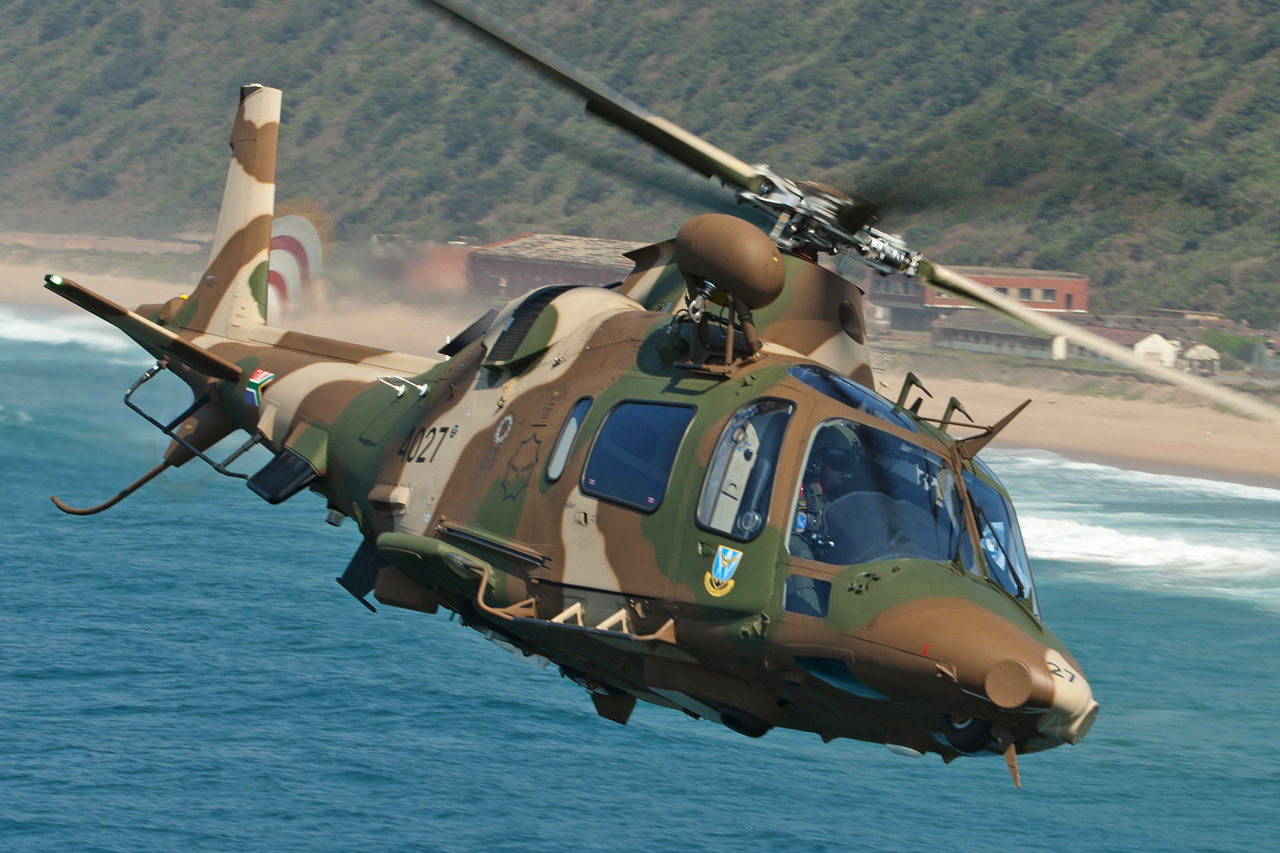

Hélicoptère AW109 de l'armée sud-africaine. 30 appareils commandés

Hélicoptère AW109 Afrique du Sud
(Photo AGUSTA WESTLAND)

Hélicoptère AW109 Nigéria
(Photo Kenneth IWELUMO)
Hélicoptère de l'armée du Nigéria (15 mai 2012)

Hélicoptère AW109 Nigéria
(Photo AGUSTA WESTLAND)

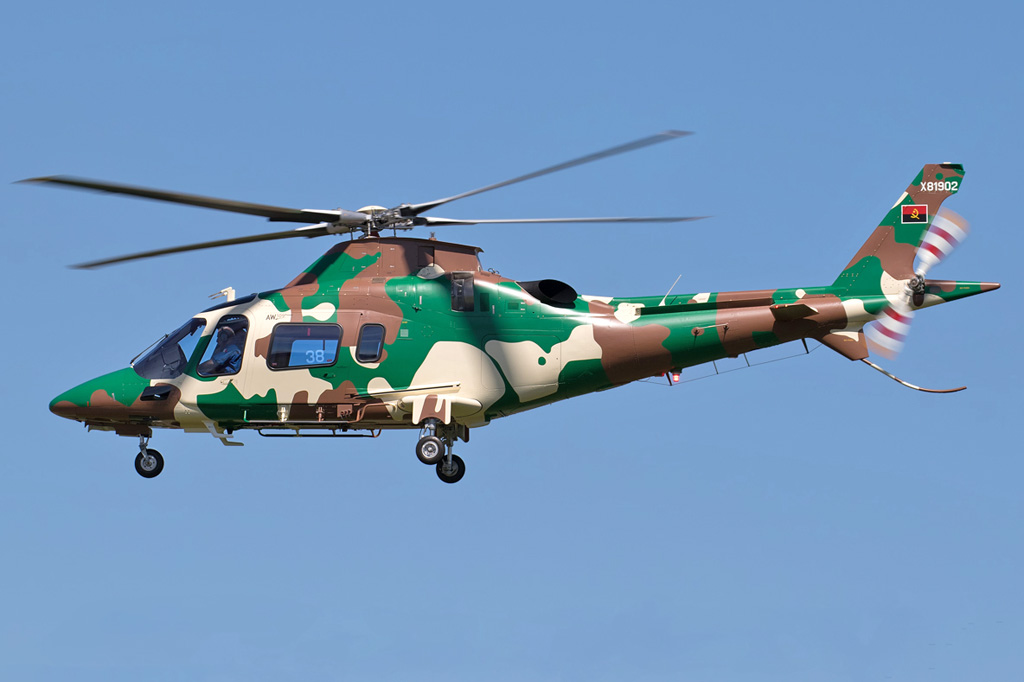

Hélicoptère AW109 Angola
Hélicoptère AW109 de l'armée d'Angola

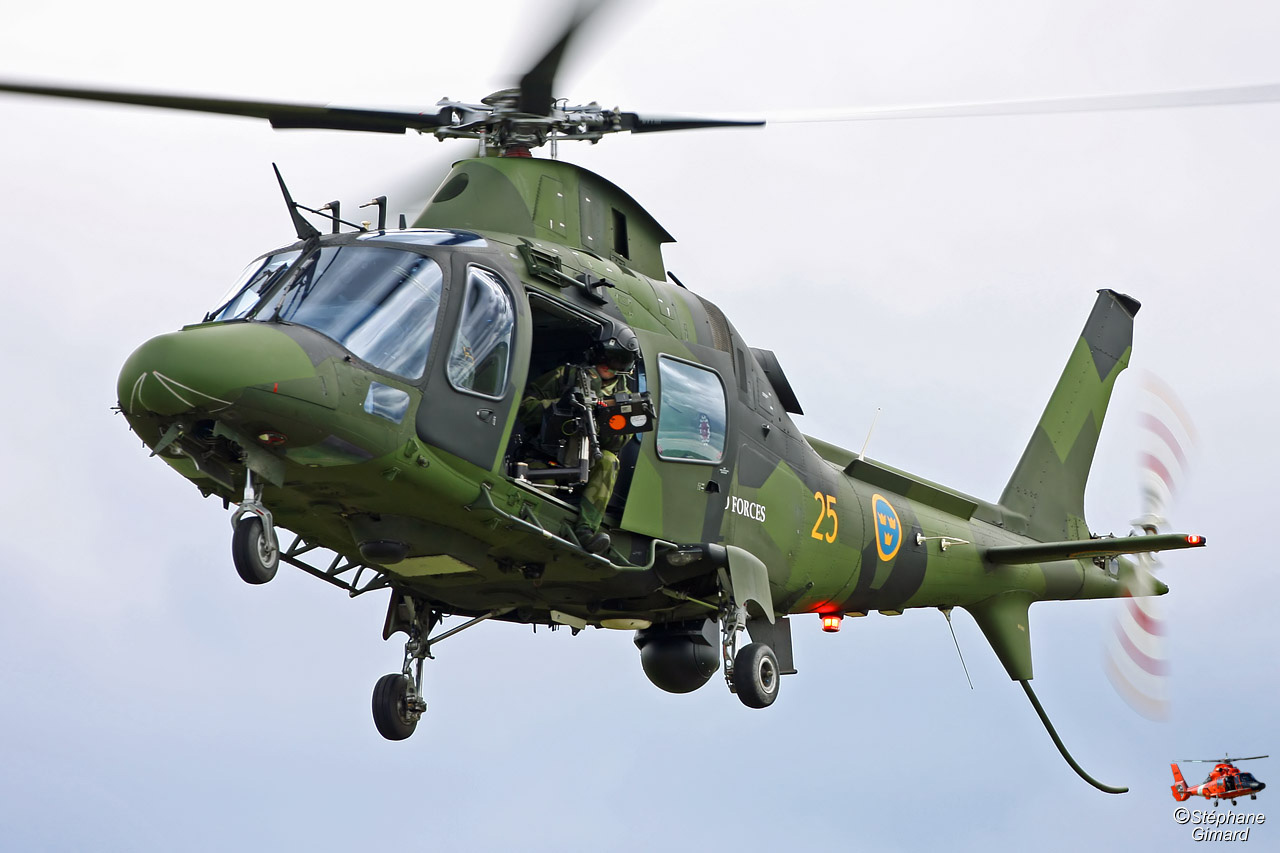

Hélicoptère AW109 Suède
(Photo Stéphane GIMARD)
L'hélicoptère HKP15A A109 de l'Armée de l'Air suédoise

Hélicoptère AW109 Suède
(Photo AGUSTA WESTLAND)
L'hélicoptère HKP15B A109 de la marine suédoise

Hélicoptère AW109 Nouvelle-Zélande
(Photo NZ Defense Force)
AW109 LUH de l'armée de l'Air de Nouvelle-Zélande. 5 appareils commandés en mai 2008, pour une mise en service en 2011

Hélicoptère AW109 Nouvelle-Zélande
(Photo NZ Defense Force)

Hélicoptère AW109 Nouvelle-Zélande
(Photo NZ Defense Force)

Hélicoptère AW109 Nouvelle-Zélande
(Photo NZ Defense Force)

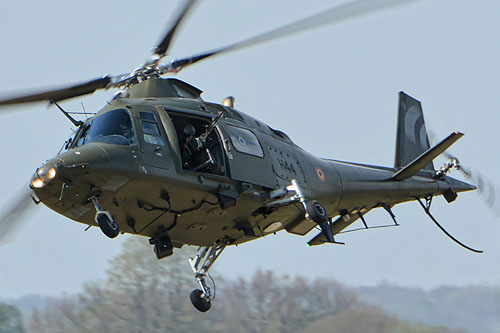

Hélicoptère AW109 Belgique
(Photo André BOUR)
Hélicoptère A109 de l'Armée belge, avec train d'atterrissage non rétractable et absence d'aileron arrière inférieur, équipé de mitrailleuses 7,62 mm de porte

Hélicoptère AW109 Belgique
(Photo André BOUR)
Hélicoptère A109 de l'Armée belge, en version d'évacuation sanitaire

46 appareils commandés en décembre 1988, livrés de 1992 à 1994. 4 appareils engagés en Bosnie en septembre 1998, 4 appareils engagés au Kosovo de juin 1999 à juin 2000. Réduction de la flotte à 32 appareils en 2004. 4 appareils engagés à Tuzla en Bosnie en 2005, 3 appareils engagés à Mostar en 2006. De 2013 à 2016, 2 A109 en configuration d'évacuation sanitaire sont engagés au Mali. Depuis le 1er septembre 2016, 2 appareils équipés de mitrailleuses 7,62 mm sont en alerte 15 minutes (mission Quick Reaction Helicopter).

Au 7 février 2017, les A109 belges ont effectués 125 670 heures de vol, 13 appareils sont encore en service, dont 8 équipés pour le vol aux instruments (IFR).




Secours



Hélicoptère AW109 Trekker F-HVIK du SAMU 76
(Photo Stéphane GIMARD)
Hélicoptère AW109 Trekker F-HVIK du SAMU 76, opéré par SAF Helicopters

Hélicoptère AW109 HB-ZRU REGA
(Photo Gilles PACCALET)
Hélicoptère AW109 Da Vinci HB-ZRU de la REGA suisse, notez l'absence de la dérive arrière inférieure et le train d'atterrissage non rétractable

Hélicoptère AW109 HB-ZRX REGA
(Photo Stéphane GIMARD)

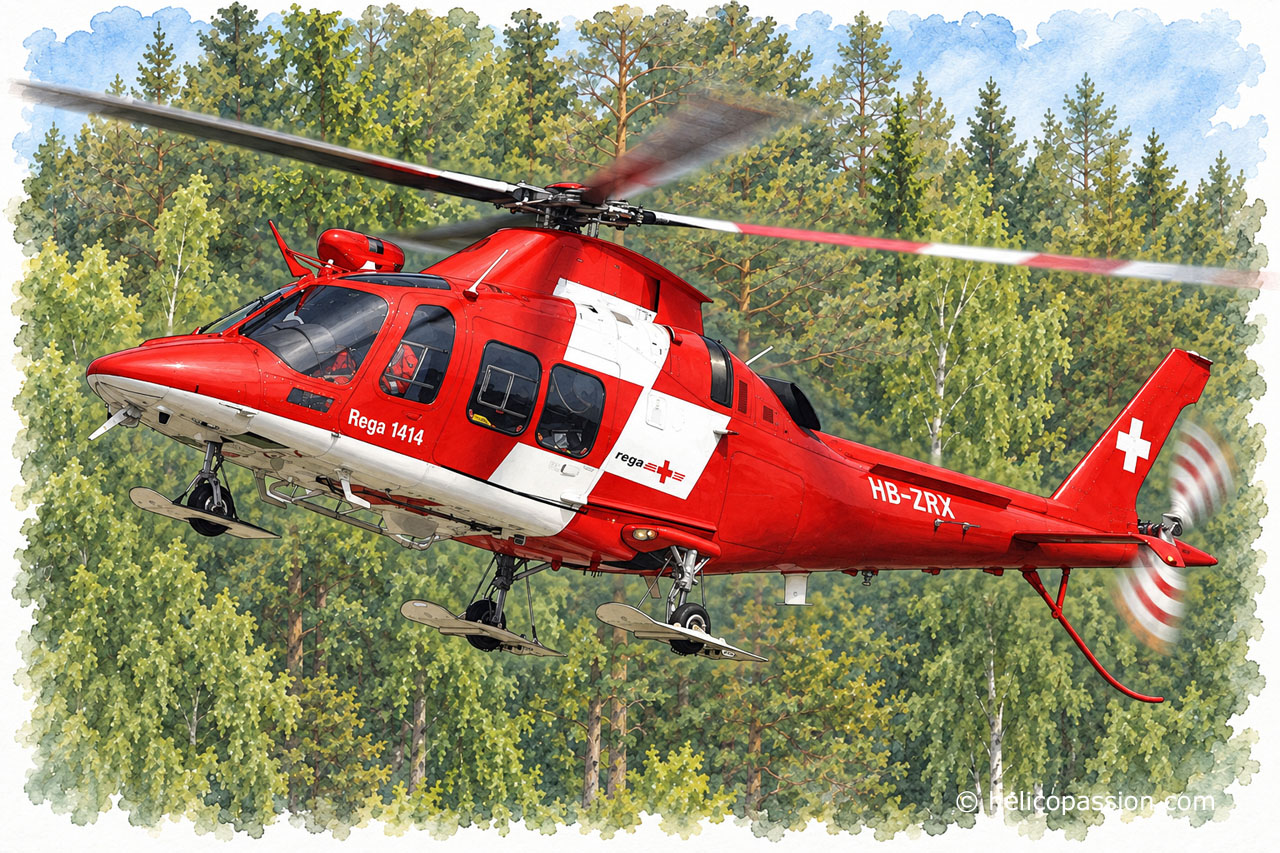

Hélicoptère AW109 Da Vinci HB-ZRX de la REGA, Saint-Gallen, Suisse

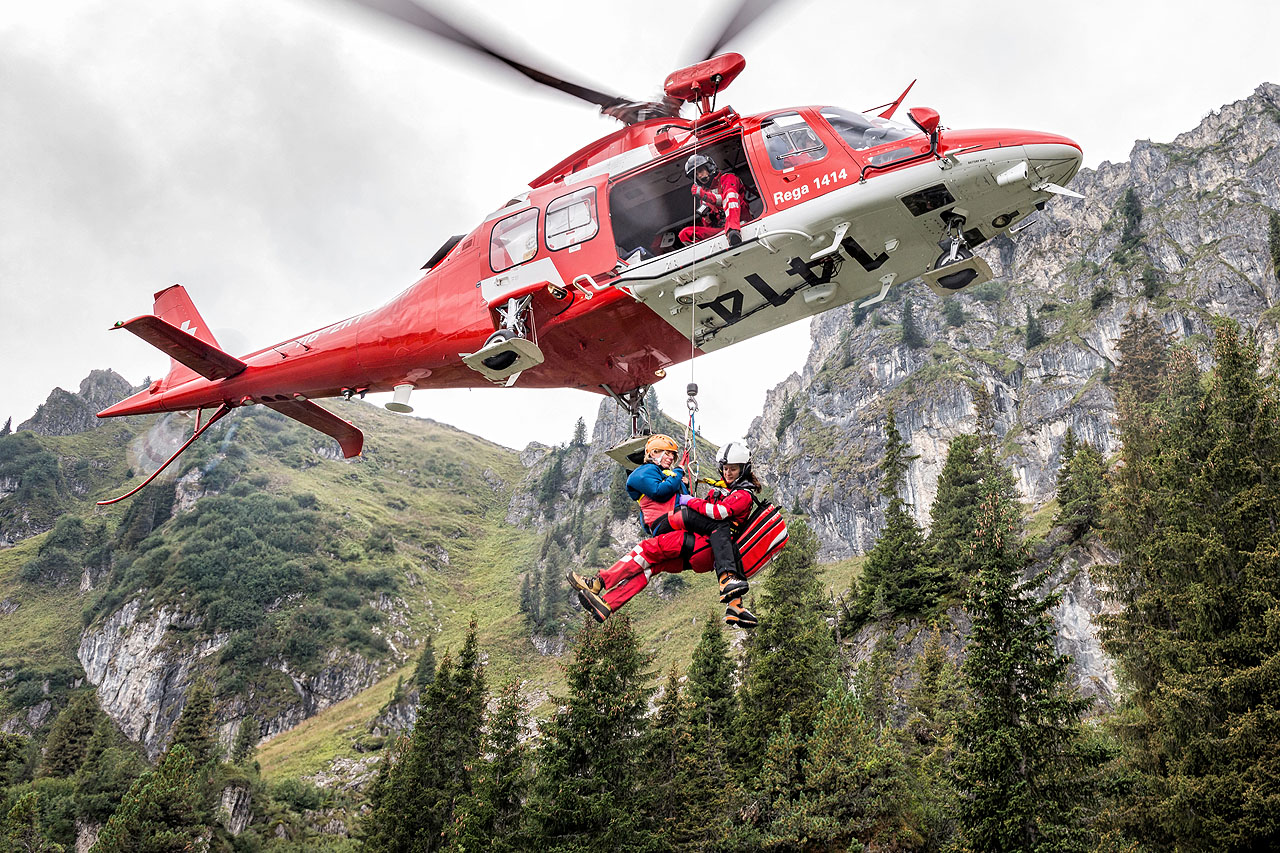

Hélicoptère AW109 REGA
(Photo AGUSTA WESTLAND)

Hélicoptère AW109 REGA
(Photo AGUSTA WESTLAND)

Hélicoptère AW109 ELIDOLOMITI
(Photo AGUSTA WESTLAND)

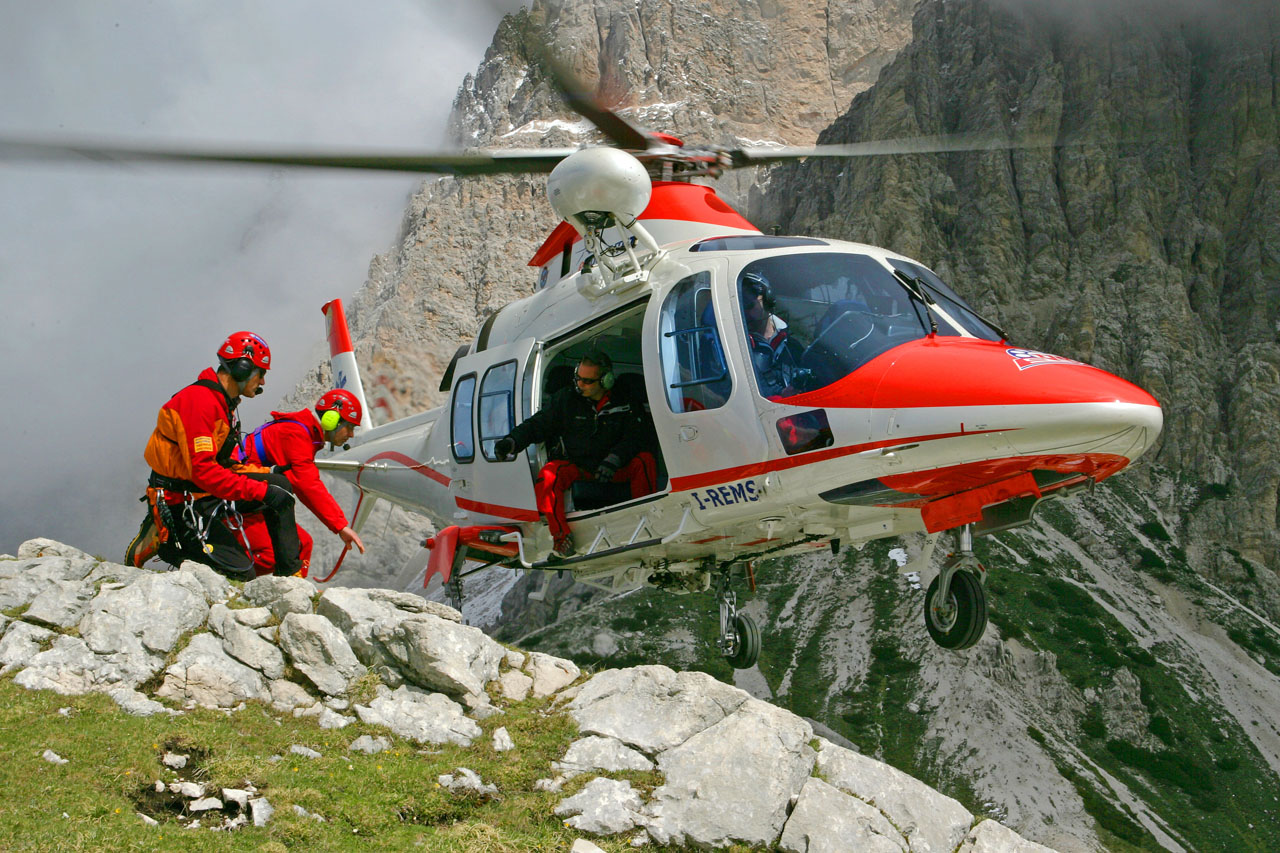

Hélicoptère AW109 Grand de la compagnie ELIDOLOMITI italienne

Hélicoptère AW109 ELIDOLOMITI
(Photo AGUSTA WESTLAND)

Hélicoptère AW109 HELOPS
(Photo AGUSTA WESTLAND)
Hélicoptère AW109 d'HELOPS

Hélicoptère AW109 G-RSCU de Warwickshire Northamptonshire Air Ambulance
(Photo LEONARDO)
Hélicoptère AW109 G-RSCU de Warwickshire & Northamptonshire Air Ambulance

Hélicoptère AW109 G-TAAS de Derbyshire, Leicestershire & Rutland Air Ambulance
(Photo LEONARDO)
Hélicoptère AW109 Grand G-TAAS de Derbyshire, Leicestershire & Rutland Air Ambulance

Hélicoptère AW109 Lotnicze Pogotowie Ratunkowe
(Photo AGUSTA WESTLAND)
Hélicoptère AW109 de Lotnicze Pogotowie Ratunkowe, secours médical aérien de Pologne




Police et sécurité aux frontières

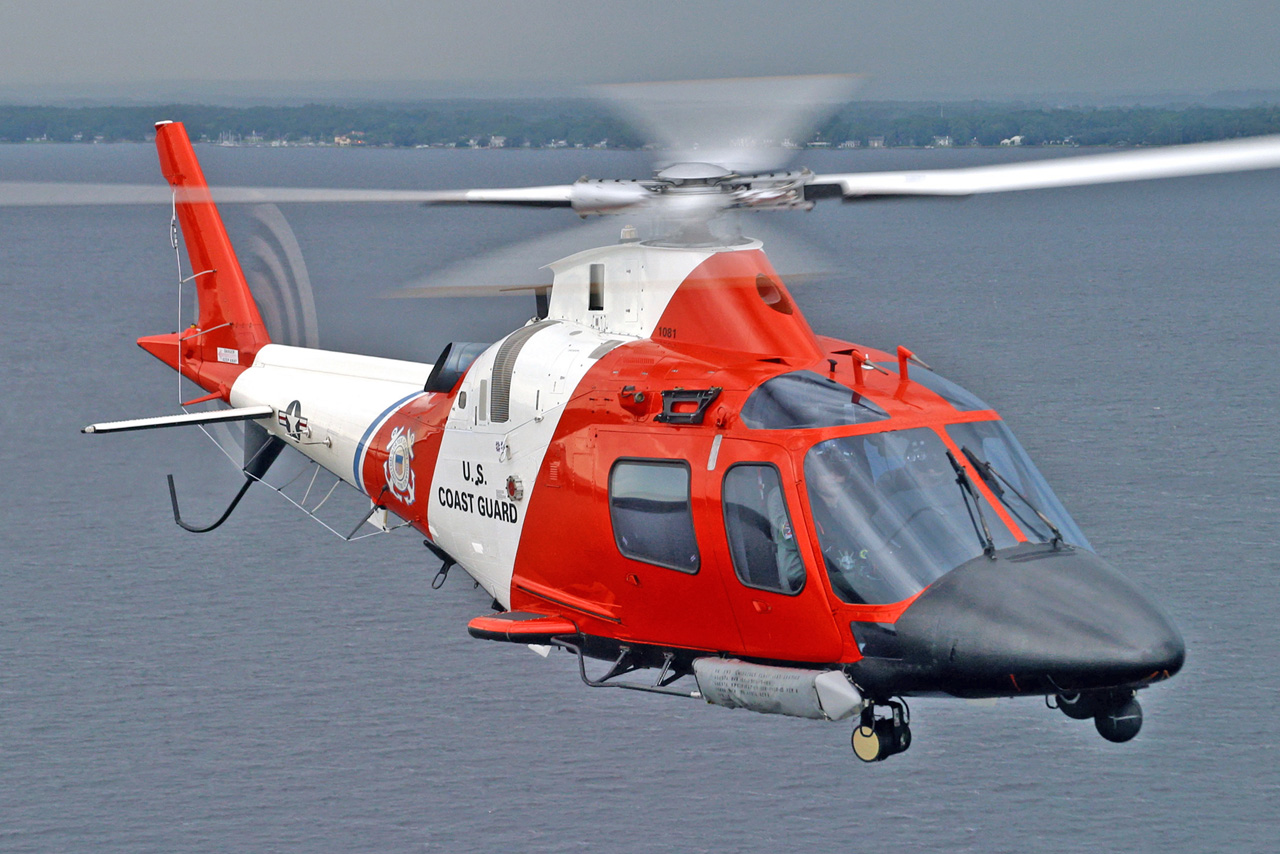

Hélicoptère MH68 des US Coast Guard
(Photo AGUSTA WESTLAND)
Hélicoptère MH68 des US Coast Guard

Hélicoptère MH68 des US Coast Guard
(Photo Dana WARR - USCG)
24 octobre 2001

Hélicoptère MH68 des US Coast Guard
(Photo Bill BARRY - USCG)
16 avril 2003

Hélicoptère AW109 Guardia di Finanza italien
(Photo Riccardo BRACCINI)
Hélicoptère AW109 Guardia di Finanza italien

Hélicoptère AW109 GF307 Guardia Di Finanza
(Photo Marco PAPA))
Hélicoptère AW109 Grand GF307 Guardia Di Finanza, février 2021

Hélicoptère AW109 VF-81 Vigili del Fuoco italien
(Photo Riccardo BRACCINI)
Hélicoptère AW109 VF-81 Vigili del Fuoco italien

Hélicoptère AW109 de la Police italienne
(Photo Riccardo BRACCINI)
Hélicoptère AW109 Grand de la Police italienne

Hélicoptère AW109 EC-KJU de la Police de Valence en Espagne
(Illustration César RICO)
Hélicoptère AW109 EC-KJU de la Police de Valence en Espagne

Hélicoptère AW109 de la Garde Nationale des frontières de Lettonie
(Photo AGUSTA WESTLAND)
Hélicoptère AW109 de la Garde Nationale des frontières de Lettonie, 2 appareils commandés le 2 juin 2006 pour la surveillance de la frontière Est de l'Europe




Transport civil



Hélicoptère AW109 Grand F-GPHA de ALPHI HELICOPTERES
(Photo Gilles PACCALET)
Hélicoptère AW109 Grand F-GPHA de ALPHI HELICOPTERES, Courchevel, 2017

Hélicoptère Leonardo AW109S Grand HB-ZQE de Swift Copters
(Photo André BOUR)
Hélicoptère Leonardo AW109S Grand HB-ZQE de Swift Copters, Courchevel, 2019

Hélicoptère AW109 F-HOLY
(Photo André BOUR)
Hélicoptère AW109 Grand F-HOLY, Héliport de Paris, 2020

Hélicoptère AW109 N53BK ARENA AVIATION
(Photo Stéphane GIMARD)
Hélicoptère AW109 N53BK d'ARENA AVIATION, Redhill, 2016

Hélicoptère AW109 Power G-POTR de CASTLE AIR
(Photo André BOUR)
Hélicoptère AW109 Power G-POTR de CASTLE AIR, Héliport de Londres, 2018

Hélicoptère AW109 Grand G-YRTE Castle Air Charters
(Photo Stéphane GIMARD)
Hélicoptère AW109 Grand G-YRTE de Castle Air Charters, Héliport de Londres, 2016

Hélicoptère AW109 Grand G-PIFZ de Saxon Air
(Photo Stéphane GIMARD)
Hélicoptère AW109 Grand G-PIFZ de Saxon Air, Héliport de Londres, 2019

Hélicoptère AW109 Grand G-CKIH
(Photo Stéphane GIMARD)
Hélicoptère AW109 Grand G-CKIH, Héliport de Londres, 2019

Hélicoptère AW109 Grand I-ESPA
(Photo André BOUR)
Hélicoptère AW109 Grand italien I-ESPA au décollage à l'héliport de Monaco

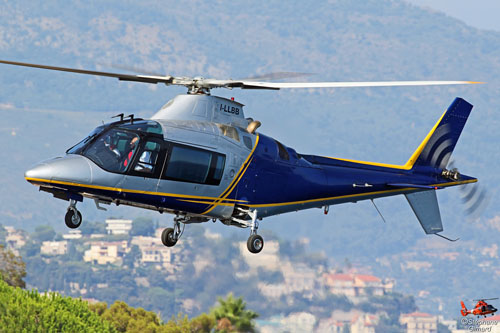

Hélicoptère AW109 I-LLBB
(Photo Stéphane GIMARD)
Hélicoptère AW109 I-LLBB, à Monaco le 22 juillet 2021

Hélicoptère AW109 I-LLBB
(Photo Stéphane GIMARD)





Dernière mise à jour le 26 août 2021
