Boeing CH47 Chinook - Présentation et caractéristiques

L'hélicoptère CH47 Chinook : un dossier complet et largement illustré pour découvrir ses versions, ses usages et ses opérateurs à travers le monde.

CH47 Chinook Espagne (Photo André Bour - Helicopassion) Hélicoptère CH47D Chinook de l'armée espagnole

Le BOEING CH47 Chinook est un hélicoptère de transport lourd. Ses 2 rotors en tandem en font un hélicoptère facilement reconnaissable.

Un record de longévité pour cet hélicoptère : engagé massivement lors de la guerre du Vietnam et lors de la guerre du Golfe, il l'est encore récemment en Afghanistan où il se révèle être un des hélicoptères les plus performants en haute altitude et par hautes températures.

Le CH47 Chinook est aussi une des machines les plus impressionnante en vol, du fait de l'agilité que lui confèrent ses deux rotors contrarotatifs.

Signes de reconnaissance

  • Deux rotors contrarotatifs, un à l'avant, un à l'arrière.
  • La partie cargo est très allongée, avec une prééminence des réservoirs sur les 2 côtés de l'appareil.
  • Train d'atterrissage à 4 roues.

Variantes

CH47 Chinook
(Illustration ITALERI) CH47A, B, C, D, F : versions standard

CH47 Chinook
(Illustration ITALERI) ACH47 : version armée engagée au Vietnam

CH47 Chinook
(Illustration REVELL) MH47E, G : version de Combat SAR, avec perche de ravitaillement en vol

Repères historiques et industriels

Dates 1er vol : CH47A en 1961, CH47C en 1967, CH47D en 1979, MH47E en 1991, CH47SD/F en 2006 (nouvelles tubines, avionique avec écrans multifonctions)

Production : Construit sous licence par AGUSTA en Italie et par KAWASAKI au Japon

Caractéristiques techniques

Dimensions :

  • Rotor : 18,3 m
  • Longueur rotors tournants : 30 m
  • Longueur fuselage : 15,9 m
  • Hauteur : 5,8 m

CH47 Chinook
Plan 3 vues de l'hélicoptère CH47 Chinook.
Notez les 2 rotors contrarotatifs

Poids :

  • A vide : 10600 kg
  • Maxi : 24500 kg

Puissance : 2 turbines de 2235 kW

Vitesse :

  • Maxi : 265 km/h

Autonomie : 425 km, 2000 km avec réservoirs supplémentaires

Equipage : 2 hommes

CH47 Chinook (Photo RAF) Cockpit

Transport cargo :

  • Cabine L 9,3 m x l 2,3 m x h 2 m. Peut contenir 2 Humvee !
  • 44 hommes (33 en combat) ou 24 civières
  • 6300 kg, rampe d'accès avec treuil

CH47 Chinook (Photo André Bour - Helicopassion) Vue intérieure de la cabine. Notez la couleur rouge des sièges (le choix de cette couleur reste un mystère...)

Transport sous élingue : 12700 kg, plus que son propre poids !

CH47 Chinook (Photo US ARMY) Transport d'une pièce d'artillerie sous élingue
(en Afghanistan, 12 janvier 2009)

Armement : Mitrailleuses de portes

CH47 Chinook (Photo Stephen J. OTERO - USAF) Mitrailleur sur la rampe arrière (en Afghanistan, 24 février 2010)

Autres :

Fuselage étanche
Fuselage étanche. Sur la photo, amerrissage pour la récupération d'un canot pneumatique

Perche de ravitaillement
Perche de ravitaillement en vol

Opérateurs et usages à travers le monde

Découvrez les pages du dossier consacrées aux usages des CH47 Chinook et aux opérateurs militaires et civils qui les emploient à travers le monde.

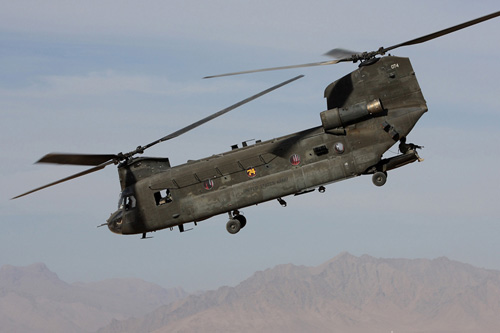

US Army (1)
L'hélicoptère CH47 Chinook dans l'US Army : CH47F, MH47G des forces spéciales, version armée ACH47 au Vietnam
US Army (2)
L'hélicoptère CH47 Chinook dans l'US Army (suite). La bataille de la montagne de Takur Ghar en Afghanistan
HH47 USAF
Le projet d'hélicoptère HH47, version Combat SAR du CH47 Chinook, pour le programme CSAR-X de remplacement des HH60G Pavehawk de l'USAF
Canada
Les hélicoptères de transport lourd CH147 Chinook canadiens
RAF
L'hélicoptère CH47 Chinook de la Royal Air Force britannique. Avec l'assaut héliporté de Rokel Creek, en Sierra Leone, le 10 septembre 2000, pour libérer les otages détenus par la guérilla
Pays-Bas
Les hélicoptères de transport lourd CH47 Chinook néerlandais
Italie
L'hélicoptère CH47 Chinook de l'armée italienne
Espagne
L'hélicoptère de transport lourd CH47 Chinook de l'armée espagnole

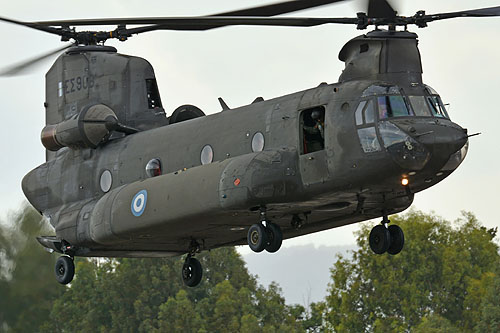

Grèce
L'hélicoptère CH47 Chinook de l'armée grecque
Japon
L'hélicoptère CH47 Chinook au Japon
Australie
L'hélicoptère CH47 Chinook de l'armée australienne
Autres pays
L'hélicoptère CH47 Chinook en Iran, en Libye, en Corée du Sud, à Singapour et d'autres pays utilisateurs

Images : crédits sous chaque image - Rédaction : André Bour • Crédits & contributeurs
Mis à jour le 1er janvier 2014
