Boeing-Sikorsky RAH66 Comanche

Le RAH66 Comanche est un programme d’hélicoptère de reconnaissance armée développé par Boeing et Sikorsky pour l’US Army. Conçu pour remplacer les OH58 Kiowa et accompagner l’AH64 Apache, il devait associer observation, désignation d’objectifs, combat et transmission de données tout en réduisant fortement ses signatures radar, infrarouge et acoustique. Deux prototypes seulement ont volé, le premier à partir de 1996 et le second en 1999, avant l’annulation du programme en février 2004.

Une partie des équipements représentés sur les illustrations du Comanche — armement complet et ailes d’emport — correspond cependant à la configuration envisagée pour les appareils de série et non à celle effectivement validée en vol.

Une furtivité au cœur du programme

Le Comanche avait été conçu autour de la faible observabilité : cellule en matériaux composites aux formes étudiées, armement et train d’atterrissage escamotables, moyeu rotor caréné, rotor anticouple intégré dans un Fantail et traitement particulier des échappements. Les essais réalisés sur une maquette grandeur nature donnaient des résultats encourageants pour la signature radar, mais la configuration opérationnelle complète — avec l’ensemble de ses capteurs, antennes et armements — n’avait pas encore démontré le niveau de furtivité attendu lorsque le programme fut interrompu.

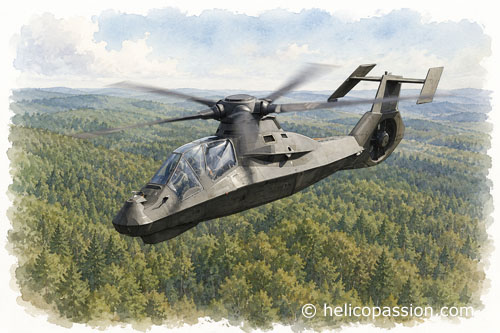

(Illustration Helicopassion avec IA, d'après une photographie de Sikorsky) RAH66 Comanche avec l’empennage modifié testé à partir de décembre 2000

Un empennage modifié au cours des essais

Les essais en vol entraînent plusieurs modifications de la partie arrière du Comanche. La configuration initiale associe la dérive placée au-dessus du Fantail à un stabilisateur horizontal en T. À partir de décembre 2000, le prototype n°1 reçoit un nouvel empennage avec des surfaces verticales ajoutées aux extrémités du plan horizontal. Cette structure réglable devait améliorer les qualités de vol et permettre de déterminer la configuration destinée aux futurs appareils de série. Les photographies du programme montrent donc plusieurs silhouettes différentes du RAH66 selon la période des essais.

Signes de reconnaissance

• Carénage avec angles furtifs
• Rotor anticouple caréné Fantail
• Empennage en T
• Armement en soute
• Train d'atterrissage rétractable
• Ailerons d'emport optionnels

Repères historiques et industriels

Premier vol du prototype n°1 en 1996 ; le second prototype rejoint les essais en 1999.

Le programme initial de l'US Army prévoyait 1 200 Comanche (ce chiffre a été ramené à 650 en octobre 2002), en remplacement de 3 100 hélicoptères de reconnaissance OH58 Kiowa et d'attaque AH1 Cobra.

Huit appareils devaient participer à une évaluation opérationnelle entre 2003 et 2005, avant une entrée en service prévue en 2006. Les livraisons devaient se poursuivre jusqu’en 2026.

Le Comanche devait devenir le principal hélicoptère de reconnaissance armée de l’US Army : plus léger et discret que l’Apache, il devait rechercher et identifier les objectifs, transmettre leurs coordonnées et, si nécessaire, les engager lui-même.

Mais le développement s’allonge considérablement. Au début des années 2000, la plupart des technologies critiques sont considérées comme matures individuellement, alors que leur intégration sur une configuration opérationnelle représentative reste encore à démontrer.

Le 23 février 2004, l’US Army annonce l’abandon du RAH66 Comanche. Le programme souffre alors d’importantes hausses de coûts, de retards et de risques d’intégration, tandis que les opérations en Afghanistan et en Irak modifient les priorités de l’aviation de l’US Army. L’armée choisit de réaffecter les financements à la modernisation de sa flotte existante, à l’achat d’appareils supplémentaires et au développement des drones.

L’abandon ne sanctionne donc pas l’échec d’un prototype incapable de voler, mais celui d’un programme devenu coûteux et retardé, alors que plusieurs capacités importantes restaient encore à intégrer et à valider.

Le Fantail constituait une solution inhabituelle pour un hélicoptère de combat américain de cette catégorie. Les essais en vol révélèrent toutefois des problèmes de stabilité directionnelle et des vibrations aérodynamiques affectant l’empennage, qui imposèrent plusieurs modifications de la partie arrière. Ces évolutions montrent que l’intégration aérodynamique de la partie arrière du Comanche restait un sujet important de mise au point.

Après l’abandon du Comanche, l’US Army lancera plusieurs programmes pour remplacer les OH58 Kiowa Warrior, notamment l’ARH70 Arapaho puis le Bell 360 Invictus dans le cadre du programme FARA ; tous seront finalement abandonnés.

Caractéristiques techniques

Dimensions :

• Rotor : 11,9 m
• Longueur rotors tournants : 14,2 m
• Longueur fuselage : 13,2 m
• Hauteur : 3,3 m

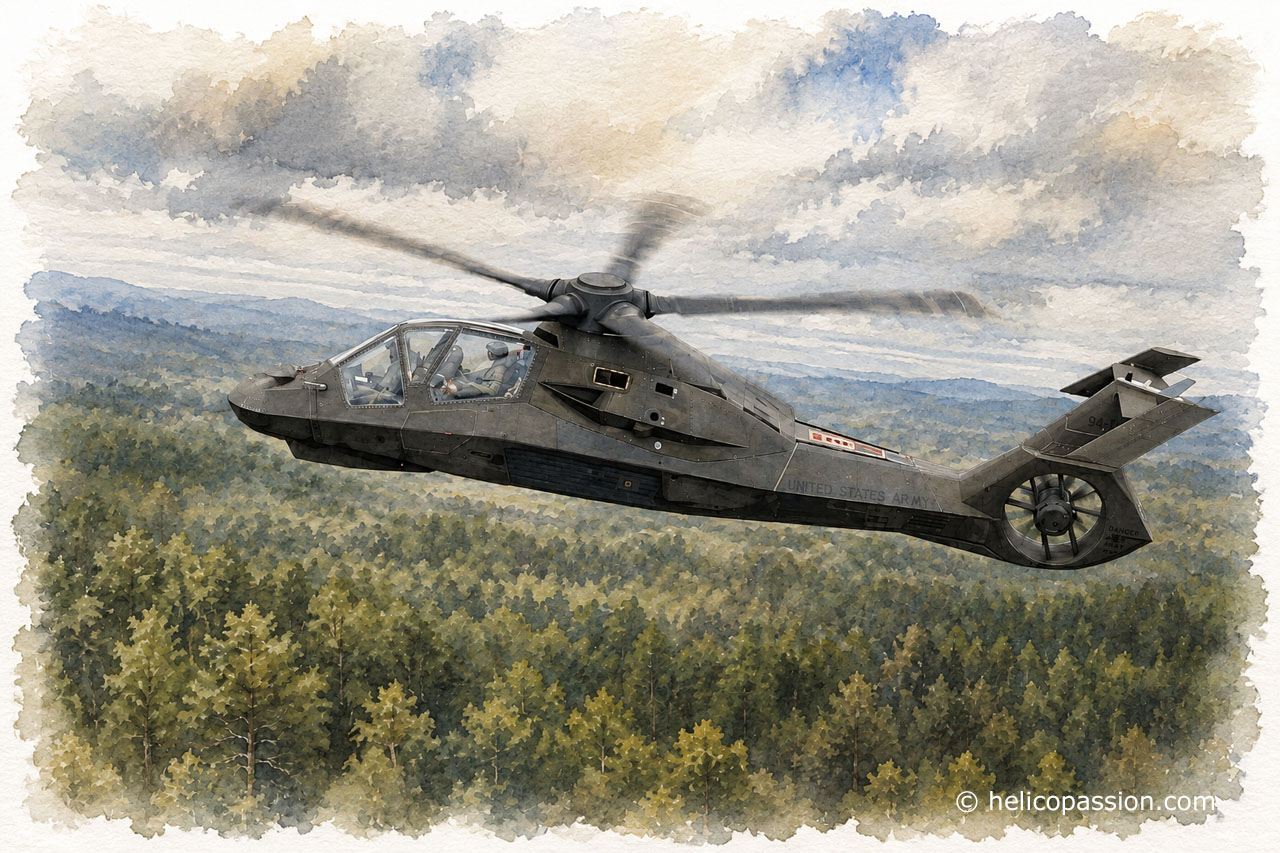

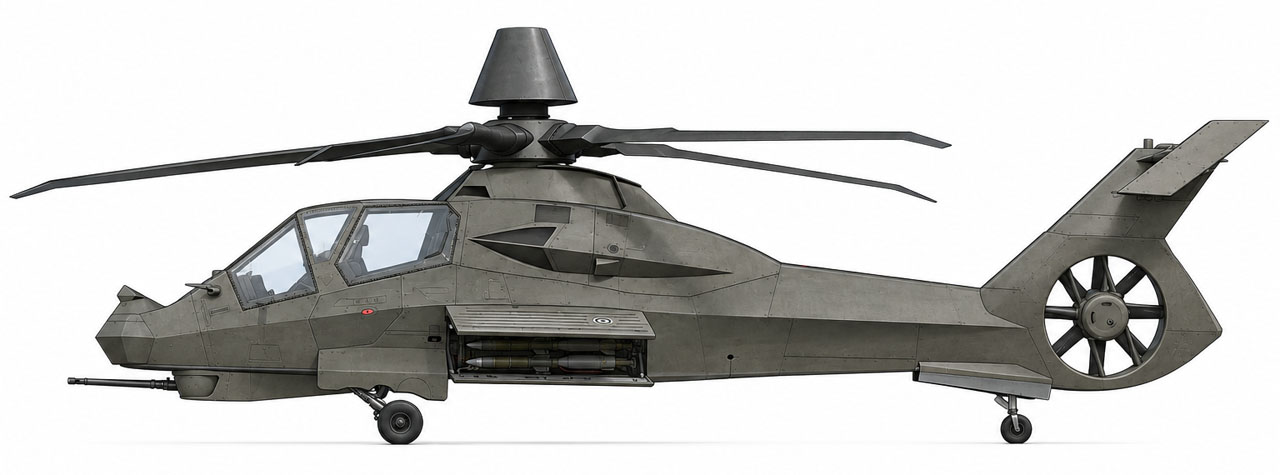

(Illustration Helicopassion avec IA) Profil de l'hélicoptère RAH66 Comanche

Poids :

• A vide : 3 500 kg
• Maxi : 5 800 kg, 7 800 kg avec réservoirs extérieurs

Vitesse : 320 km/h

Autonomie : 2 300 km avec réservoirs supplémentaires

Equipage : 2 hommes, pilote à l'avant, tireur à l'arrière

Autres caractéristiques :

• Contrôleur latéral trois axes (tangage, roulis et lacet) remplaçant les palonniers.
• Systèmes vitaux redondés 3 fois.
• Cabine pressurisée.

L’armement prévu pour le Comanche opérationnel

Afin de préserver la faible signature radar, le canon XM301 de 20 mm devait pouvoir être rentré dans son carénage lorsqu’il n’était pas utilisé. Le principe imposait une intégration complexe dans un volume très réduit. Le programme fut interrompu avant que l’on puisse voir cette installation pleinement démontrée en vol dans une configuration opérationnelle du Comanche.

Pour préserver la faible signature radar, les missiles devaient être transportés dans deux soutes latérales. Les armes étaient fixées aux portes : leur ouverture les amenait à l’extérieur en position de tir.

Des ailes additionnelles pouvaient être installées pour augmenter fortement la charge offensive, notamment avec quatre missiles Hellfire par côté. Cette configuration, au prix d’une signature radar supérieure, était prévue pour les appareils opérationnels ; elle n’a pas été essayée en vol sur les deux prototypes.

Caractéristiques de l'armement projeté :

• Canon XM301 de 20 mm (+15°/-45° en vertical, +/- 120° en horizontal, tir à 750 ou 1500 coups/minute, 500 obus).
• Armement interne en soutes : 4 missiles air-sol Hellfire et 2 missiles air-air Stinger (ou 6 Hellfire ou 12 Stinger).
• Ailerons d'emport optionnels : + 8 Hellfire (ou + 16 Stinger ou + 56 roquettes 70 mm).

Les illustrations ci-dessous montrent ces configurations opérationnelles projetées, qui n’ont jamais été réunies sur les prototypes en vol.

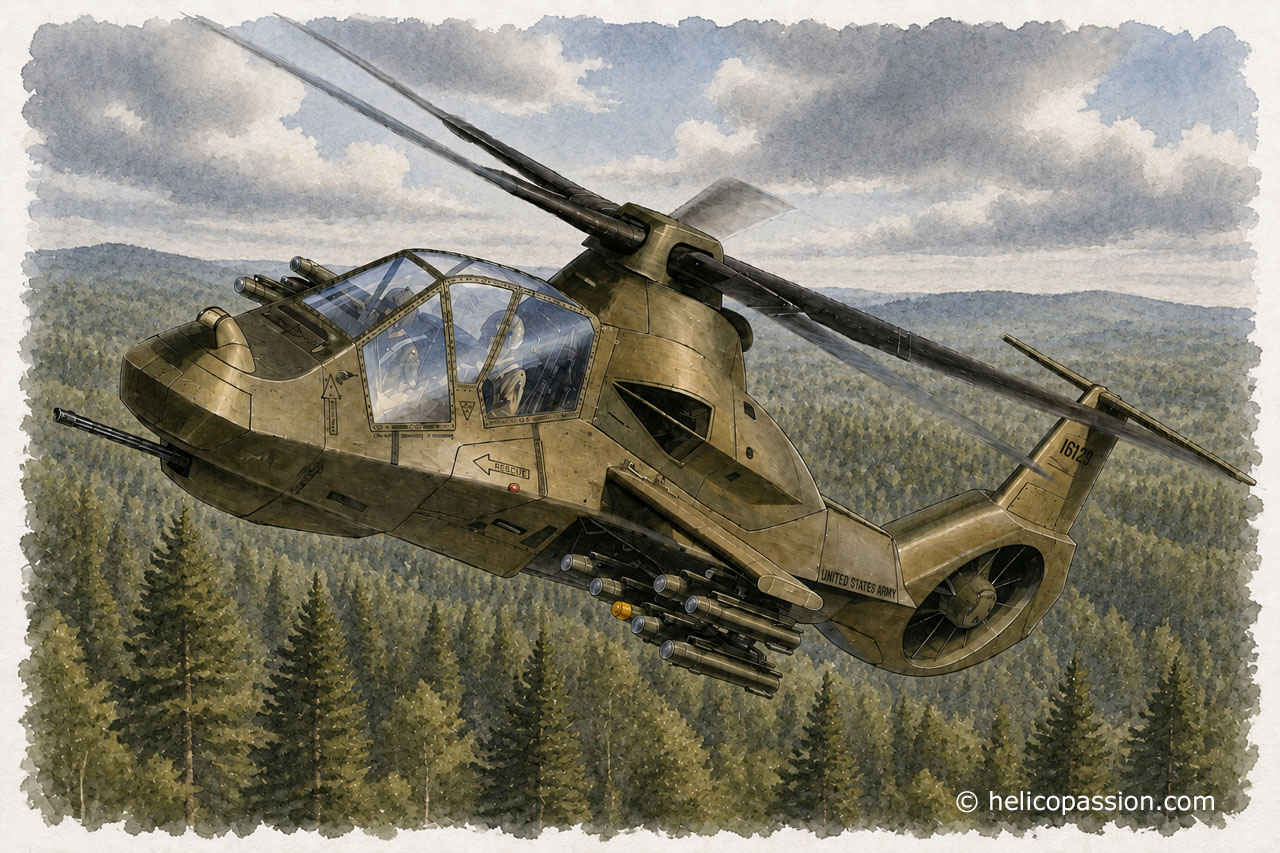

(Illustration Helicopassion avec IA, d'après un visuel de Revell) Hélicoptère RAH66 Comanche dans une configuration d’armement projetée, sans radar de mât, avec l'empennage arrière initial

(Illustration Helicopassion avec IA) Le Comanche dans une configuration opérationnelle projetée : armement extérieur et radar de conduite de tir au-dessus du rotor. Sur les prototypes, le carénage du radar de mât fut testé en vol sous forme d’un équipement aérodynamique factice ; la configuration complète représentée ici n’a pas volé

Les prototypes réellement observés

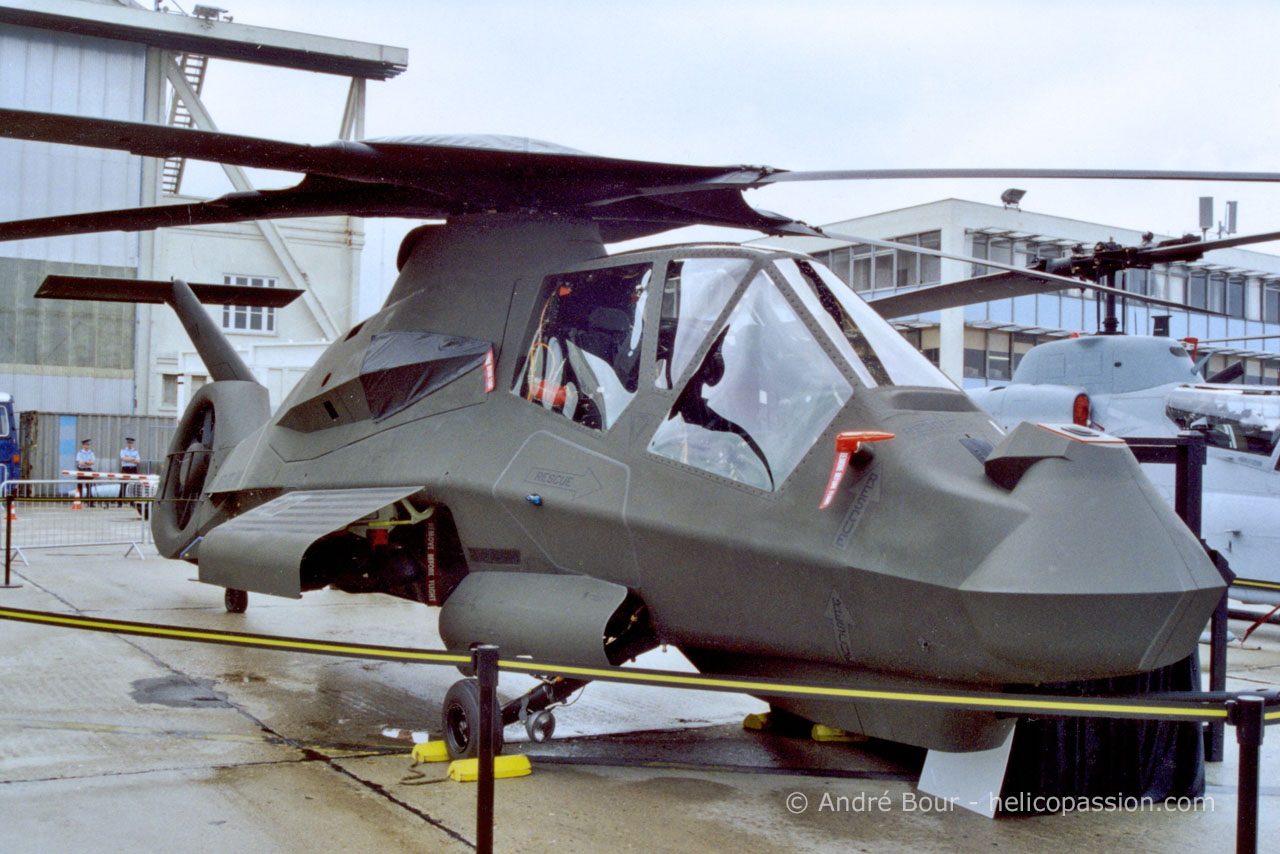

(Photo André Bour - Helicopassion) RAH66 Comanche présenté au Salon du Bourget en 1999. L’appareil est ici photographié dans sa configuration de l’époque, avant les modifications d’empennage introduites à partir de 2000. La tête de rotor avait été recouverte d’une bâche

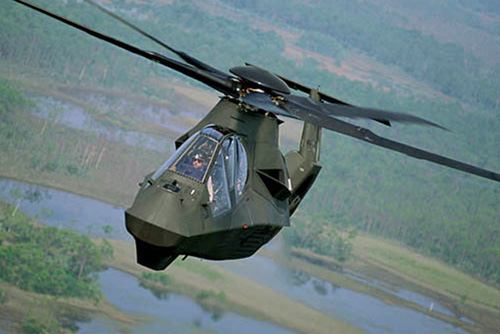

(Photo Sikorsky) Premier prototype de l'hélicoptère RAH66 Comanche en vol

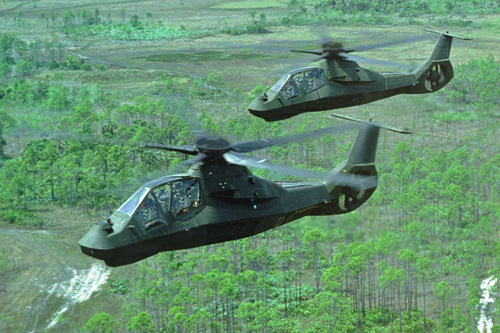

(Photo Sikorsky)Les deux prototypes RAH66 Comanche en vol

(Photo Sikorsky) Prototype RAH66 équipé du carénage aérodynamique représentatif du radar de conduite de tir. Cette installation permettait notamment d’étudier son influence aérodynamique avant l’intégration du radar opérationnel

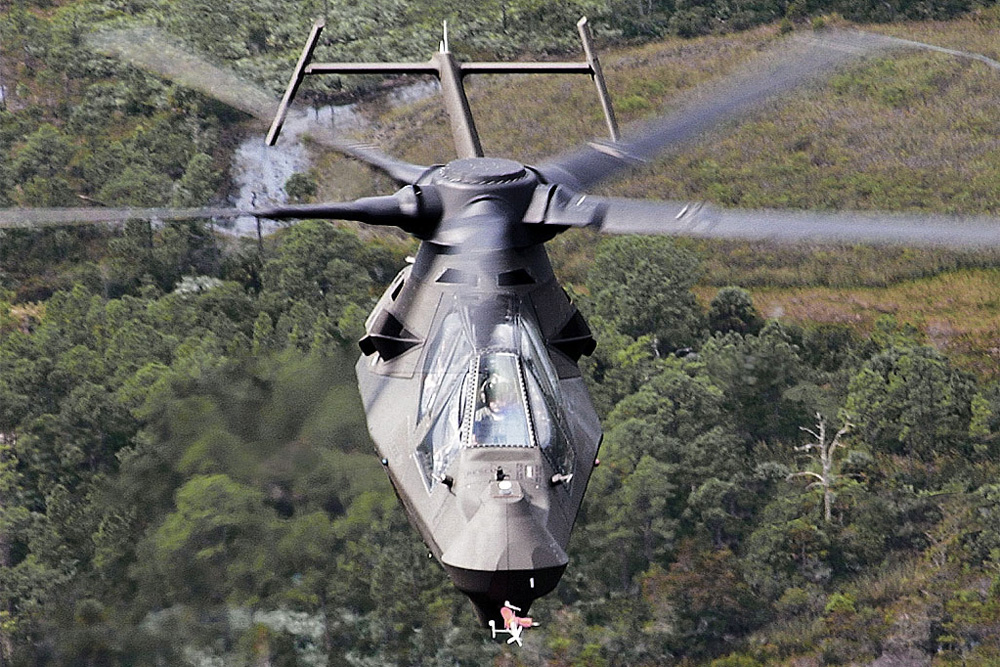

(Photo Sikorsky)Prototype n°1 en décembre 2000 avec le nouvel empennage à surfaces verticales d’extrémité, encore en cours d’évaluation

Le Comanche armé qui n’a jamais volé

Les deux prototypes n’auront finalement montré qu’une partie de ce que devait devenir le RAH66 opérationnel. Canon rétractable pleinement intégré, soutes armées, ailes d’emport extérieures et radar de conduite de tir devaient transformer le Comanche en un véritable système de reconnaissance et de combat furtif. Le programme fut interrompu avant que tous ces équipements ne soient réunis et validés sur un même appareil.

Cette configuration restée virtuelle a pourtant largement contribué à la célébrité du Comanche. Dès 1992, quatre ans avant le premier vol du prototype, NovaLogic en faisait la vedette de Comanche: Maximum Overkill, puis d’une longue série de jeux de simulation. Le RAH66 y apparaît avec son armement complet, évoluant à très basse altitude dans des environnements complexes — une représentation beaucoup plus proche du Comanche opérationnel imaginé par ses concepteurs que des deux prototypes réellement photographiés.

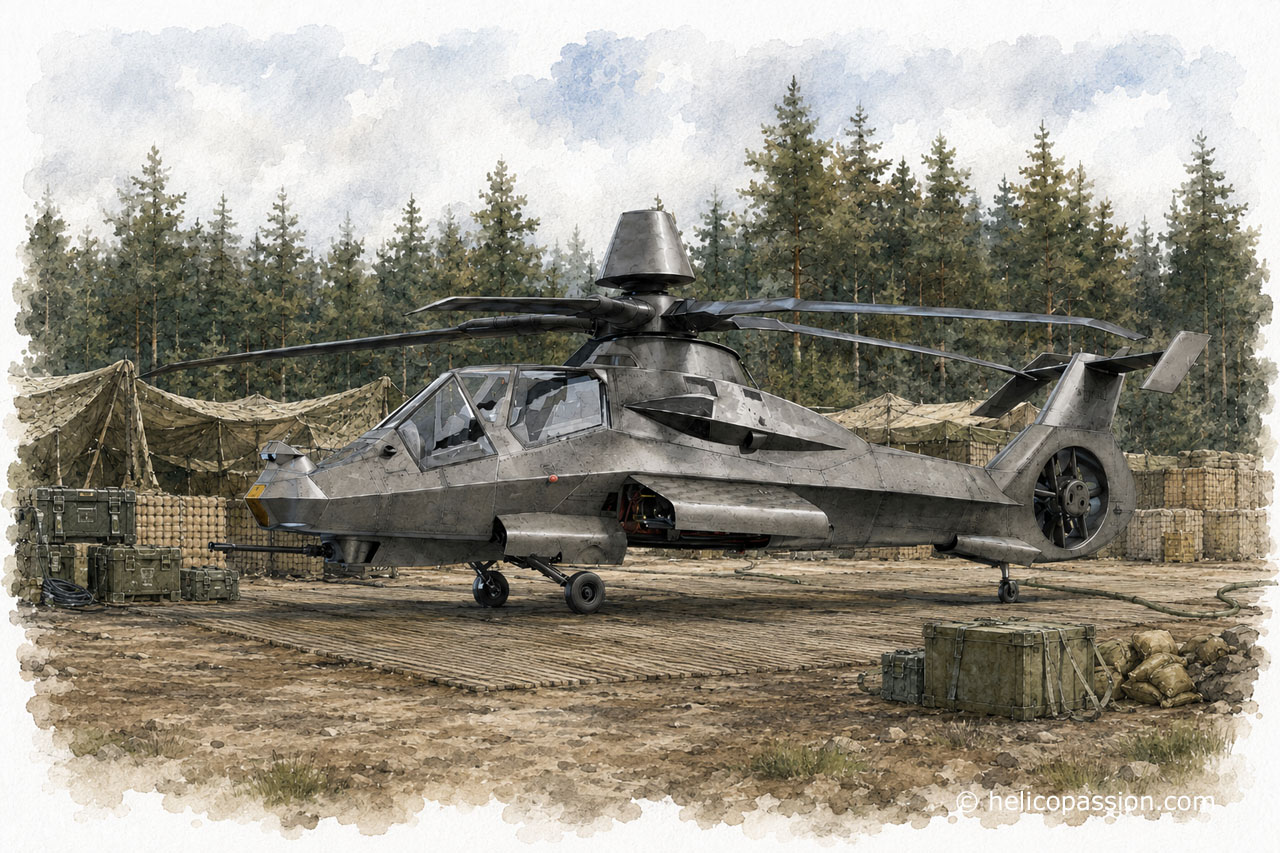

(Illustration Helicopassion avec IA) Une représentation du RAH66 tel qu’il aurait pu apparaître une fois déployé en unité : radar de mât, soutes ouvertes et armement intégré. Une configuration opérationnelle qui ne dépassa jamais le stade du projet

(Illustration WarThunder) Le Comanche poursuivra une étonnante carrière virtuelle après l’abandon du programme. Jeux et simulations lui donneront les missions et les capacités opérationnelles qu’il n’aura jamais eu l’occasion de démontrer réellement

Un programme abandonné, un savoir-faire conservé

L’arrêt du Comanche n’a pas entraîné la disparition des compétences accumulées pendant près de deux décennies de recherches sur la faible observabilité des hélicoptères. Matériaux, formes de cellule, traitement des échappements, réduction des signatures radar, infrarouge et acoustique : une expertise considérable avait été développée autour du programme.

En 2011, l’opération Neptune Spear contre Oussama ben Laden révèle l’existence de Black Hawk profondément modifiés afin de réduire leurs signatures. Aucune filiation technique directe avec le RAH66 n’a été officiellement confirmée ; ces appareils restent largement classifiés. Mais leur apparition montre que les recherches américaines sur la furtivité appliquée aux hélicoptères ont continué bien après l’abandon du Comanche.
