Comment faire la différence entre un EC135, un H135, un EC145, un H145 ou un H145 D3 ?
Les hélicoptères de type 135 et 145 d'AIRBUS HELICOPTERS sont très courants en France et en Europe notamment pour le secours médical. Si les modèles EC étaient faciles à distinguer, les nouveaux modèles H complexifient leur reconnaissance. Pour vous aider, voici les différences qui vont vous permettre de rapidement les identifier

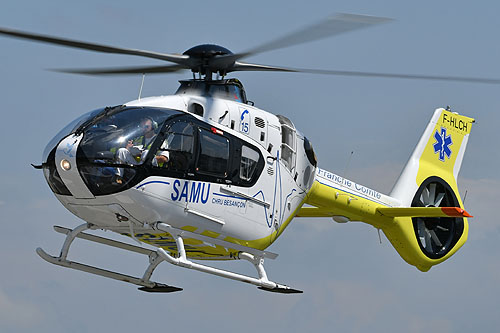

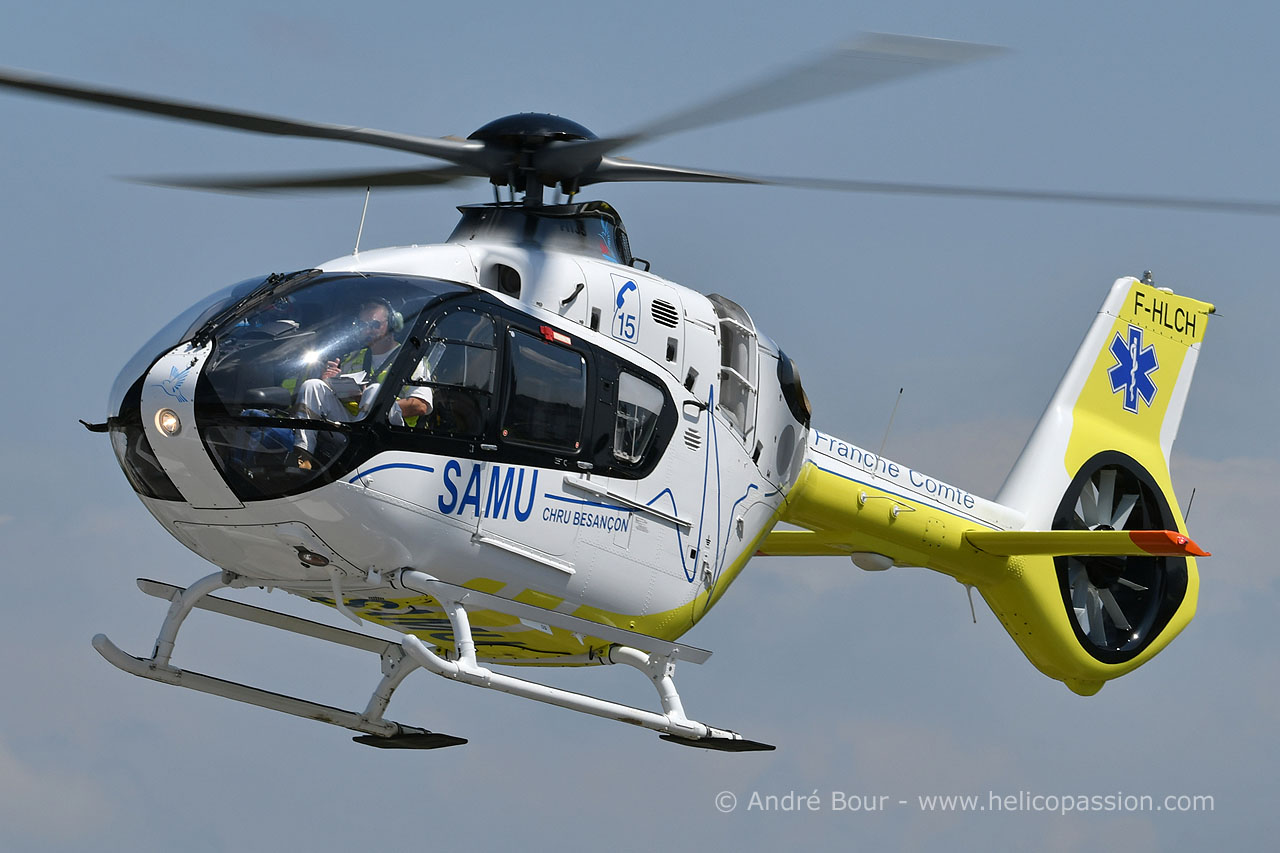

(Photo André BOUR - HELICOPASSION)
Hélicoptères EC135, H135, EC145 et H145 d'AIRBUS HELICOPTERS
Caractéristiques communes : train d'atterrissage à patins, rotor principal 4 pales (5 pales pour le H145 D3)
Signes de reconnaissance :
| EC135 | H135 | EC145 | H145 | H145 D3 |
| Fenestron (Rotor arrière caréné) |
Pas de fenestron (Rotor arrière à 2 pales) | Fenestron (Rotor arrière caréné) |
||
| Rotor principal à 4 pales |
Rotor principal à 4 pales (avec masselottes) |
Rotor principal à 5 pales |
||
| Ailerons arrière en H |
Ailerons arrière sans dérives verticales | Ailerons arrière en H |
Ailerons arrière sans dérives verticales |
|
| 3 fenêtres (1 porte cockpit + 1 fenêtre porte coulissante + 1 petite fenêtre cabine) |
4 fenêtres (1 porte cockpit + 1 fenêtre porte coulissante + 2 petites fenêtres cabine) |
|||
(Illustration DRF LUFTRETTUNG)
Fenestron et dérives verticales sur les ailerons arrières : c'est un EC135
(Illustration DRF LUFTRETTUNG)
Fenestron, sans dérives verticales sur les ailerons arrières, 3 fenêtres latérales : c'est un H135
(Illustration DRF LUFTRETTUNG)
Pas de fenestron : c'est un EC145
(Illustration DRF LUFTRETTUNG)
Fenestron, sans dérives verticales sur les ailerons arrières, 4 fenêtres latérales, rotor principal avec 4 pales : c'est un H145
(Illustration DRF LUFTRETTUNG)
Fenestron, sans dérives verticales sur les ailerons arrières, 4 fenêtres latérales, rotor principal avec 5 pales : c'est un H145 D3
Autres caractéristiques :
| EC135 | H135 | EC145 | H145 | H145 D3 | |
| Poids maxi | 2950 kg | 3100 kg | 3585 kg | 3650 kg | 3800 kg |
| Pilotes + passagers | 8 | 8 | 12 | 12 | 12 |
| Année du premier vol | 1994 | 2013 | 1999 | 2010 | 2019 |
(Infographie HELICOPASSION)
Aide mémoire visuel : comment faire la différence entre un EC135, un H135, un BK117, un EC145, un H145 ou un H145 D3 ?
A vous de jouer
La réponse se trouve après les photos
(Photo André BOUR - HELICOPASSION)
Hélicoptère n°1 = _ _ _ _ _
(Photo André BOUR - HELICOPASSION)
Hélicoptère n°2 = _ _ _ _ _
(Photo André BOUR - HELICOPASSION)
Hélicoptère n°3 = _ _ _ _ _
(Photo André BOUR - HELICOPASSION)
Hélicoptère n°4 = _ _ _ _ _
(Photo André BOUR - HELICOPASSION)
Hélicoptère n°5 = _ _ _ _ _
Voici les bonnes réponses :
- Hélicoptère n°1 = EC145 (de la Sécurité Civile)
- Hélicoptère n°2 = EC135 (du SAMU 42 basé à Saint-Etienne)
- Hélicoptère n°3 = H135 (du SAMU 25 basé à Besançon)
- Hélicoptère n°4 = H145 (du SAMU 80 basé à Amiens)
- Hélicoptère n°5 = H145 D3 (de la Sécurité Civile)
Page publiée le 26 novembre 2020, dernière mise à jour le 4 décembre 2023
