Travail aérien en montagne avec l'hélicoptère KA32 d'Heliswiss (2)

Le chantier de pose des pylônes de la nouvelle remontée mécanique


Hélitreuillage en montagne avec l'hélicoptère KA32 d'Heliswiss
(Photo André BOUR)

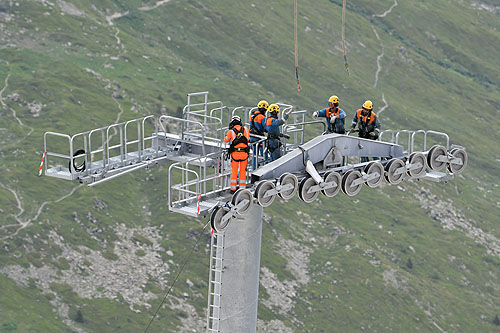

Fixation des balenciers avec les galets par où passeront les câbles



La nouvelle remontée mécanique de la station de ski des Menuires à 1756 mètres d'altitude vers la Pointe de la Masse à 2804 mètres d'alitude, repose sur 24 pylones. Les stations de départ et d'arrivée ainsi que les fondations en béton des pylônes avaient été réalisées l'année précédente. Les éléments des pylônes (fûts, tête de pylône, balanciers) avaient été acheminées par camions sur 2 DZ, la première au niveau de la station, la seconde à 2260 mètres d'altitude. La pose de chaque pylône se fait élément par élément, plus de 100 rotations étaient planifiées pour mener à bien le chantier.

La hauteur des pylônes est variable, l'objectif étant d'épouser le relief et de faire en sorte que les cabines soit maintenues à une distance suffisante du sol quelque soit leur chargement et la dilatation des cables en fonction de la température.

Jusqu'au dernier moment le chantier était dépendant de la météo. Au final l'hélicoptère est arrivé un jour avant pour tirer avantage d'un créneau météo favorable, ce qui n'a pas éviter quelques belles averses.

Pour monter à la seconde DZ et plus haut en altitude, nous avions loué un 4x4. Ceci nous a permis de circuler sur la piste de montagne et moyennant quelques marches sur la neige et de quasi-escalade, de nous positionner rapidement sur les points hauts et de réaliser quelques séries de photos en "Air to Air".

Les consignes de sécurité étant très strictes, nous nous étions engagés à ne pas circuler sous les pylônes pour ne pas nous retrouver sous les charges.



Hélitreuillage en montagne avec l'hélicoptère KA32 d'Heliswiss
(Photo Stéphane GIMARD)

Hélitreuillage en montagne avec l'hélicoptère KA32 d'Heliswiss
(Photo André BOUR)

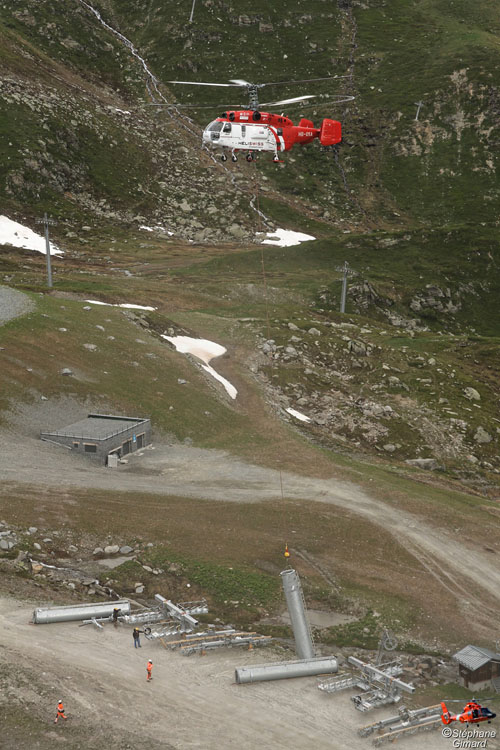

Soulèvement d'une partie de fût de pylône. Suivant la hauteur du pylône plusieurs tronçons seront assemblés

Hélitreuillage en montagne avec l'hélicoptère KA32 d'Heliswiss
(Photo Stéphane GIMARD)

Hélitreuillage en montagne avec l'hélicoptère KA32 d'Heliswiss
(Photo André BOUR)

Hélitreuillage en montagne avec l'hélicoptère KA32 d'Heliswiss
(Photo André BOUR)

Hélitreuillage en montagne avec l'hélicoptère KA32 d'Heliswiss
(Photo André BOUR)

Hélitreuillage en montagne avec l'hélicoptère KA32 d'Heliswiss
(Photo André BOUR)
Le massif en béton est plus imposant qu'il n'y parait. En effet, la partie la plus importante est située sous terre. Le fût métallique du pylône est boulonné au massif via des tiges filletées coulées dans le béton

Hélitreuillage en montagne avec l'hélicoptère KA32 d'Heliswiss
(Photo André BOUR)
Fixation du premier élément de pylône sur sa base

Hélitreuillage en montagne avec l'hélicoptère KA32 d'Heliswiss
(Photo André BOUR)

Hélitreuillage en montagne avec l'hélicoptère KA32 d'Heliswiss
(Photo André BOUR)

Hélitreuillage en montagne avec l'hélicoptère KA32 d'Heliswiss
(Photo André BOUR)

Hélitreuillage en montagne avec l'hélicoptère KA32 d'Heliswiss
(Photo André BOUR)

Hélitreuillage en montagne avec l'hélicoptère KA32 d'Heliswiss
(Photo André BOUR)

Hélitreuillage en montagne avec l'hélicoptère KA32 d'Heliswiss
(Photo André BOUR)

Hélitreuillage en montagne avec l'hélicoptère KA32 d'Heliswiss
(Photo André BOUR)

Hélitreuillage en montagne avec l'hélicoptère KA32 d'Heliswiss
(Photo André BOUR)

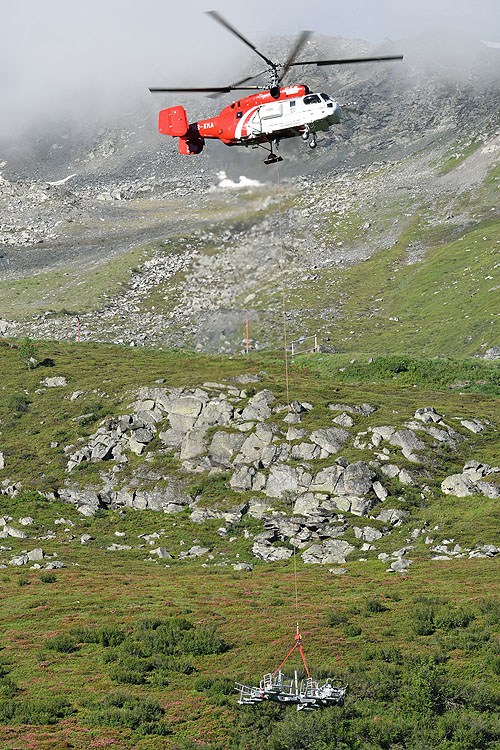

Hélitreuillage de la partie haute d'un pylône

Hélitreuillage en montagne avec l'hélicoptère KA32 d'Heliswiss
(Photo Stéphane GIMARD)

Hélitreuillage en montagne avec l'hélicoptère KA32 d'Heliswiss
(Photo André BOUR)

Hélitreuillage en montagne avec l'hélicoptère KA32 d'Heliswiss
(Photo André BOUR)

Hélitreuillage en montagne avec l'hélicoptère KA32 d'Heliswiss
(Photo André BOUR)

Hélitreuillage en montagne avec l'hélicoptère KA32 d'Heliswiss
(Photo André BOUR)

Hélitreuillage en montagne avec l'hélicoptère KA32 d'Heliswiss
(Photo André BOUR)

Hélitreuillage en montagne avec l'hélicoptère KA32 d'Heliswiss
(Photo André BOUR)
Fixation de la partie haute d'un pylône

Hélitreuillage en montagne avec l'hélicoptère KA32 d'Heliswiss
(Photo André BOUR)

Hélitreuillage en montagne avec l'hélicoptère KA32 d'Heliswiss
(Photo André BOUR)
Fixation des balenciers avec les galets par où passeront les câbles

Hélitreuillage en montagne avec l'hélicoptère KA32 d'Heliswiss
(Photo André BOUR)

Hélitreuillage en montagne avec l'hélicoptère KA32 d'Heliswiss
(Photo André BOUR)

Hélitreuillage en montagne avec l'hélicoptère KA32 d'Heliswiss
(Photo André BOUR)

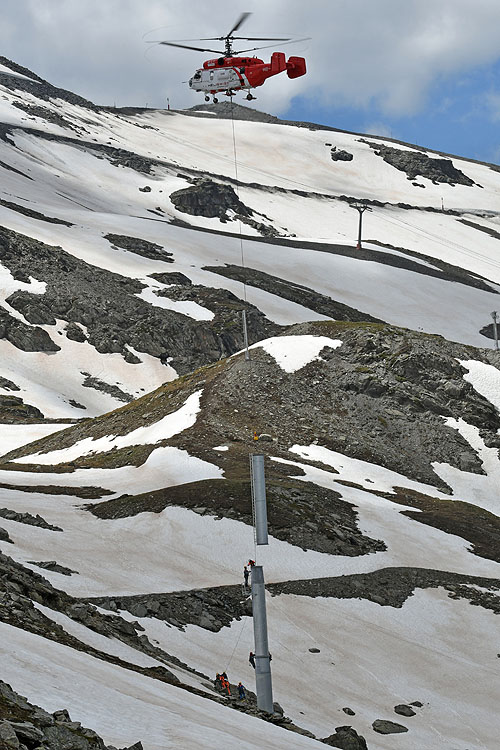

Pose du dernier élément d'un pylône






Hélitreuillage en montagne avec l'hélicoptère KA32 d'Heliswiss
(Photo Stéphane GIMARD)
Vue d'ensemble avec la station des Menuires en contrebas

Hélitreuillage en montagne avec l'hélicoptère KA32 d'Heliswiss
(Photo André BOUR)
L'alignement des pylônes sur la partie basse de la ligne entre la station des Menuires et la DZ 2. L'inclinaison des pylônes est très variable (de + ou - 40°) de façon à ce que la résultante des forces qui s'exercent sur le pylône soit toujours dans l'axe du fût du pylône

Hélitreuillage en montagne avec l'hélicoptère KA32 d'Heliswiss
(Photo Stéphane GIMARD)

Hélitreuillage en montagne avec l'hélicoptère KA32 d'Heliswiss
(Photo Stéphane GIMARD)

Hélitreuillage en montagne avec l'hélicoptère KA32 d'Heliswiss
(Photo Stéphane GIMARD)

Hélitreuillage en montagne avec l'hélicoptère KA32 d'Heliswiss
(Photo Stéphane GIMARD)

Hélitreuillage en montagne avec l'hélicoptère KA32 d'Heliswiss
(Photo Stéphane GIMARD)

Hélitreuillage en montagne avec l'hélicoptère KA32 d'Heliswiss
(Photo Stéphane GIMARD)



(Vidéo André BOUR)
